Meningkatkan Jangkauan Router Dengan Membuat Antenna External TL-MR3020

Posted by Celotehan Gue at 12:37 AM
Saya akan sedikit share lagi cara membuat antenna pada router portable TL-MR3020, sekilas tentang router ini yaitu router mungil yang dapat dibawa kemana saja karena dapat menyalan dengan sumberdaya dari kabel USB. Disini saya akan share cara membuat tambahan antena pada router ini, karena router ini tidak dibekali dengan antena external. Dengan menambahkan antena kita dapat menambah jangakauan dari MR3020 ini.

Pertama siapkan :
* 1 antena wifi 3dBi atau selebihnya
* Pigtail untuk antena dan kabel
* perlengkapan solder


Cara membuatnya:
-  Buka cover depan wireless TL-MR3020 agar terlihat jelas pcb wireless tersebut,siapkan antena sesuai kebutuhan beserta pigtailnya,pasang pigtail di cover samping jangan lupa di lubangi.





Cara penyolderan :
Potong jalur antena yg bertulisan ant 2 seperti gambar di bawah dengan pisau kater , kemudian pasang dan solder kabel pigtail.

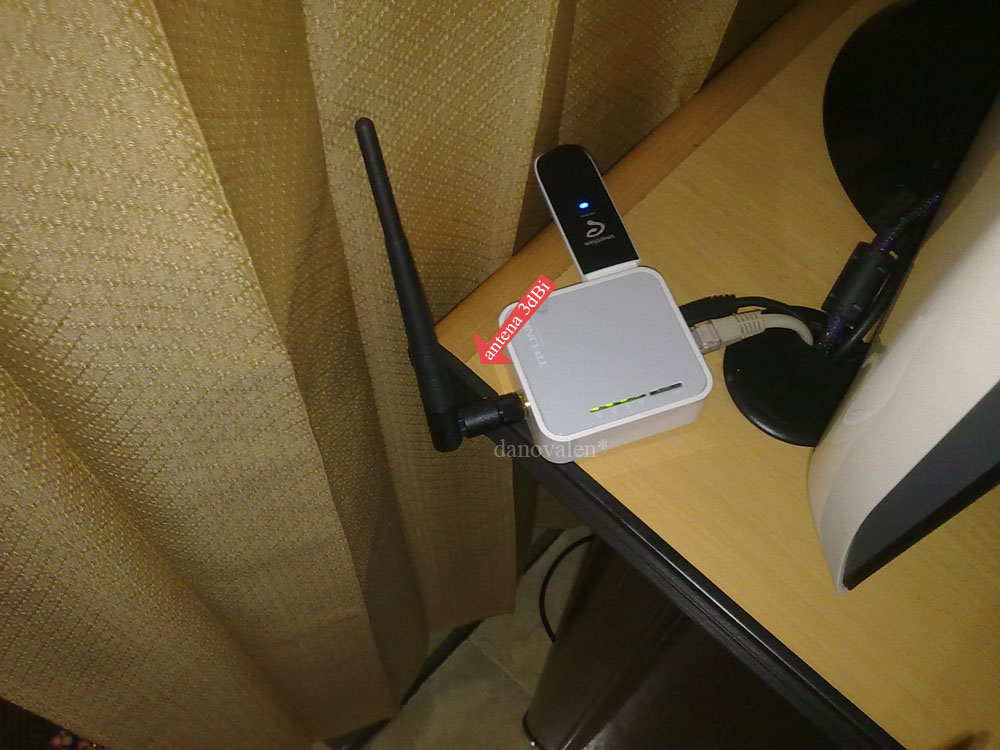

Dengan mengikuti cara pembuatan penguat signal wifi seperti di atas kita bisa menghasilkan jangkauan signal wifi lebih jauh dari yg aslinya yg tadinya hanya mencakup 2 ruang sekarang sudah mencakut 4 ruangan/kamar atau lima dengan signal full.

source

3 comments:

Anonymous said...

boz, memangnya harus dipotong ya jalur k pcb yg ke ant2?
bukannya lbih bagus klo anten ext dan int nya tetap kepakai gitu maksud ane, hehehehe
tolong dbantu ya boz, karena ane mw aplikasiin d mr3020 ane, cm ane masih aga' parno dikit...

Pulsa Castor said...

gan itu ada ANT1 dan ANT2, klo ANT1 Itu Fungsinya untuk Apa ya, untuk nybarin sinyal wifi atau buat nagkep sinyal wifi

kikie riansyah said...

om mau tanya nih, di kabel yg akan di solder kan, ada kabel tunggal dan serabut nya, yg di solder kabel tunggalnya aja, apa du gabung dengan serabutnya,.
